Materiały do wykonywania hydroizolacji podziemnych części budynków i budowli





                                                     9
                                                                            8

                                                      Część
           4
                                                   podpiwniczona
                                                                            1           7
                               3
                                                                          Część
                                                                      niepodpiwniczona
           5
                             6           7
                                                     2                      7
                                                     5                      6


           2                                                                3
                                       1              4

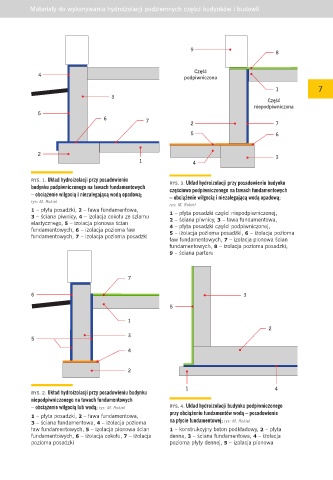

          RYS. 1. Układ hydroizolacji przy posadowieniu   RYS. 3. Układ hydroizolacji przy posadowieniu budynku
          budynku podpiwniczonego na ławach fundamentowych   częściowo podpiwniczonego na ławach fundamentowych
          – obciążenie wilgocią i niezalegającą wodą opadową;   – obciążenie wilgocią i niezalegającą wodą opadową;
          rys: M. Rokiel                       rys: M. Rokiel
          1 – płyta posadzki, 2 – ława fundamentowa,   1 – płyta posadzki części niepodpiwniczonej,
          3 – ściana piwnicy, 4 – izolacja cokołu ze szlamu   2 – ściana piwnicy, 3 – ława fundamentowa,
          elastycznego, 5 – izolacja pionowa ścian   4 – płyta posadzki części podpiwniczonej,
          fundamentowych, 6 – izolacja pozioma ław   5 – izolacja pozioma posadzki, 6 – izolacja pozioma
          fundamentowych, 7 – izolacja pozioma posadzki  ław fundamentowych, 7 – izolacja pionowa ścian
                                               fundamentowych, 8 – izolacja pozioma posadzki,
                                               9 – ściana parteru



                                    7

          6                                                        3
                                               5
                                    1
                                                                          2
                                    3
          5
                                    4

                                    2

                                                    1                       4
          RYS. 2. Układ hydroizolacji przy posadowieniu budynku
          niepodpiwniczonego na ławach fundamentowych
          – obciążenie wilgocią lub wodą; rys: M. Rokiel  RYS. 4. Układ hydroizolacji budynku podpiwniczonego
          1 – płyta posadzki, 2 – ława fundamentowa,   przy obciążeniu fundamentów wodą – posadowienie
          3 – ściana fundamentowa, 4 – izolacja pozioma   na płycie fundamentowej; rys: M. Rokiel
          ław fundamentowych, 5 – izolacja pionowa ścian   1 – konstrukcyjny beton podkładowy, 2 – płyta
          fundamentowych, 6 – izolacja cokołu, 7 – izolacja   denna, 3 – ściana fundamentowa, 4 – izolacja
          pozioma posadzki                     pozioma płyty dennej, 5 – izolacja pionowa
