Termomodernizacja

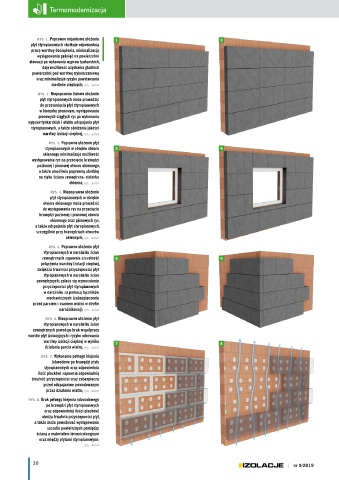

RYS. 1. Poprawne­mijankowe­ułożenie­ 1 2
płyt­styropianowych­skutkuje­odpowiednią­
pracą­warstwy­docieplenia,­minimalizacją­
występowania­pęknięć­na­powierzchni­
elewacji­po­wykonaniu­wypraw­tynkarskich,­
daje­możliwość­uzyskania­gładkich­
powierzchni­pod­warstwę­wykończeniową­
oraz­minimalizuje­ryzyko­powstawania­
mostków­cieplnych;­rys.: autor
RYS. 2. Niepoprawne­liniowe­ułożenie­
płyt­styropianowych­może­prowadzić­
do­przesunięcia­płyt­styropianowych­
w­kierunku­pionowym,­występowania­
pionowych­ciągłych­rys­po­wykonaniu­
wypraw­tynkarskich­i­efektu­odspajania­płyt­
styropianowych,­a­także­obniżenia­jakości­
warstwy­izolacji­cieplnej;­rys.: autor
RYS. 3. Poprawne­ułożenie­płyt­
styropianowych­w­obrębie­otworu­ 3 4
okiennego­minimalizuje­możliwość­
występowania­rys­na­przecięciu­krawędzi­
poziomej­i­pionowej­otworu­okiennego,­
a­także­umożliwia­poprawną­obróbkę­
na­styku­ściana­zewnętrzna–stolarka­
okienna;­rys.: autor
RYS. 4. Niepoprawne­ułożenie­
płyt­styropianowych­w­obrębie­
otworu­okiennego­może­prowadzić­
do­występowania­rys­na­przecięciu­
krawędzi­poziomej­i­pionowej­otworu­
okiennego­oraz­pionowych­rys,­
a­także­odspajania­płyt­styropianowych,­
szczególnie­przy­krawędziach­otworów­
okiennych;­rys.: autor
RYS. 5. Poprawne­ułożenie­płyt­
styropianowych­w­narożniku­ścian­
zewnętrznych­zapewnia­szczelność­ 5 6
połączenia­warstwy­izolacji­cieplnej,­
zwiększa­trwałości­przyczepności­płyt­
styropianowych­w­narożniku­ścian­
zewnętrznych;­zaleca­się­wzmocnienie­
przyczepności­płyt­styropianowych­
w­narożniku­za­pomocą­łączników­
mechanicznych­(zabezpieczenie­
przed­parciem­i­ssaniem­wiatru­w­strefie­
narożnikowej);­rys.: autor
RYS. 6. Nieoprawne­ułożenie­płyt­
styropianowych­w­narożniku­ścian­
zewnętrznych­powoduje­brak­współpracy­
warstw­płyt­izolacyjnych­i­ryzyko­oderwania­
warstwy­izolacji­cieplnej­w­wyniku­ 7 8
działania­parcia­wiatru;­rys.: autor
RYS. 7. Wykonanie­pełnego­klejenia­
(obwodowe­po­krawędzi­płyty­
styropianowych­oraz­odpowiednia­
ilość­placków)­zapewnia­odpowiednią­
trwałość­przyczepności­oraz­zabezpiecza­
przed­odspajaniem­powodowanym­
przez­działanie­wiatru;­rys.: autor
RYS. 8. Brak­pełnego­klejenia­(obwodowego­
po­krawędzi­płyt­styropianowych­
oraz­odpowiedniej­ilości­placków)­
obniża­trwałość­przyczepności­płyt,­
a­także­może­powodować­występowanie­
szczelin­powietrznych­pomiędzy­
ścianą­a­materiałem­termoizolacyjnym­
oraz­między­płytami­styropianowymi;­
rys.: autor
