Page 33 - IZOLACJE9/2019
P. 33

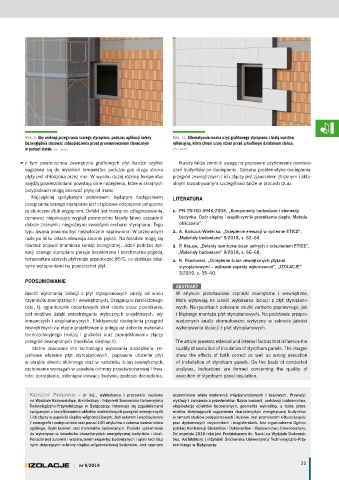

RYS. 9. Aby­uniknąć­przegrzania­szarego­styropianu,­podczas­aplikacji­należy­  RYS. 10. Alternatywnie­można­użyć­grafitowego­styropianu­z­białą­warstwą­
          bezwzględnie­stosować­zabezpieczenia­przed­promieniowaniem­słonecznym­  refleksyjną,­która­chroni­szary­rdzeń­przed­szkodliwym­działaniem­słońca;­
          w­postaci­siatek;­rys.: autor                       rys.: autor

          z  tym  powierzchnia  zewnętrzna  grafitowych  płyt  bardzo  szybko   Należy także zwrócić uwagę na poprawne użytkowanie pomiesz-
          nagrzewa  się  do  wysokich  temperatur,  podczas  gdy  druga  strona   czeń budynków po dociepleniu. Opisana problematyka docieplenia
          płyty jest chłodzona przez mur. W wyniku dużej różnicy temperatur   przegród zewnętrznych i ich złączy jest zjawiskiem złożonym i aktu-
          między powierzchniami powstają silne naprężenia, które w skrajnych   alnym rozpatrywanym szczegółowo także w pracach [2–4].
          przypadkach mogą oderwać płytę od muru.
            Najczęściej  spotykanym  problemem,  będącym  następstwem   LITERATURA
          przegrzania szarego styropianu jest częściowe odspojenie połączone
          ze skurczem i/lub wygięciem. Defekt jest trudny do zdiagnozowania,   1.  PN-EN ISO 6946:2008, „Komponenty budowlane i elementy
          ponieważ niepokojący wygląd powierzchni fasady łatwo uzasadnić   budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda
          dobrze znanymi i niegroźnymi swoistymi cechami styropianu. Tego   obliczania”.
          typu awaria powinna być niezwłocznie naprawiona. W przeciwnym   2.  A. Kaliszuk-Wietecka, „Ocieplenie elewacji w systemie ETICS”,
          razie po kilku latach elewacja zacznie pękać. Na fasadzie mogą się   „Materiały budowlane” 9/2018, s. 62–64.
          również pojawić znamiona korozji biologicznej. Jeżeli podczas apli-  3.  P. Krause, „Defekty termiczne ścian pełnych z ociepleniem ETICS”,
          kacji szarego styropianu panuje bezwietrzna i bezchmurna pogoda,   „Materiały budowlane” 9/2018, s. 66–68.
          temperatura szarych płyt może przekroczyć 85°C, co skutkuje lokal-  4.  K. Pawłowski, „Ocieplenie ścian zewnętrznych płytami
          nymi wytopieniami na powierzchni płyt.                styropianowymi – wybrane aspekty wykonawcze”, „IZOLACJE”
                                                                3/2019, s. 35–40.
          PODSUMOWANIE
                                                               ABSTRAKT
          Jakość  wykonania  izolacji  z  płyt  styropianowych  zależy  od  wielu   W  artykule  przestawiono  czynniki  zewnętrzne  i  wewnętrzne,
          czynników zewnętrznych i wewnętrznych. Osiągnięcie zamierzonego   które wpływają na jakość wykonania izolacji z płyt styropiano-
          celu,  tj.  ograniczenie  dodatkowych  strat  ciepła  przez  przenikanie,   wych. Na rysunkach pokazano skutki zarówno poprawnego, jak
          jest  możliwe  dzięki  przestrzeganiu  wytycznych  projektowych,  wy-  i błędnego montażu płyt styropianowych. Na podstawie przepro-
          konawczych i eksploatacyjnych. Efektywność docieplenia przegród   wadzonych  analiz  sformułowano  wytyczne  w  zakresie  jakości
          zewnętrznych na etapie projektowania polega na doborze materiału   wykonywania izolacji z płyt styropianowych.
          termoizolacyjnego  (rodzaj  i  grubość)  oraz  zaprojektowaniu  złączy
          przegród zewnętrznych (mostków cieplnych).           The article presents external and internal factors that influence the
            Istotne  znaczenie  ma  technologia  wykonania  docieplenia:  mi-  quality of execution of insulation of styrofoam panels. The images
          jankowe  ułożenie  płyt  styropianowych,  poprawne  ułożenie  płyt   show  the  effects  of  both  correct  as  well  as  wrong  execution
          w obrębie otworu okiennego oraz w narożniku ścian zewnętrznych,   of installation of styrofoam panels. On the basis of conducted
          zachowanie wymagań w aspekcie ochrony przeciwpożarowej i trwa-  analyses,  indications  are  formed  concerning  the  quality  of
          łości docieplenia, osłonięcie elewacji budynku podczas docieplenia.  execution of styrofoam panel insulation.


            Krzysztof  PawłowsKi  –  dr  inż.,  wykładowca  i  pracownik  naukowy   uczestnikiem  wielu  konferencji  międzynarodowych  i  krajowych.  Prowadzi
            na Wydziale Budownictwa, Architektury i Inżynierii Środowiska Uniwersytetu   wykłady i ćwiczenia z przedmiotów: fizyka budowli, podstawy budownictwa,
           Technologiczno-Przyrodniczego  w  Bydgoszczy.  Interesuje  się  zagadnieniami   eksploatacja  obiektów  budowlanych,  geometria  wykreślna,  a  także  przed-
            związanymi z kształtowaniem układów materiałowych przegród zewnętrznych   miotów  obejmujących  zagadnienia  charakterystyki  energetycznej  budynków
            i ich złączy w aspekcie cieplno-wilgotnościowym. Jest autorem i współautorem   w ramach studiów podyplomowych i kursów. Jest promotorem kilkudziesięciu
           7 monografii i podręczników oraz ponad 100 artykułów z zakresu budownictwa   prac dyplomowych inżynierskich i magisterskich. Jest organizatorem Ogólno-
            ogólnego, fizyki budowli oraz materiałów budowlanych. Posiada uprawnienia   polskiej Konferencji Studentów i Doktorantów – Budownictwo Zrównoważone.
            do wykonywania świadectw charakterystyki energetycznej budynków i lokali.   Od września 2016 roku jest Prodziekanem ds. Nauki na Wydziale Budownic-
            Ponadto jest autorem i współautorem ekspertyz budowlanych i opinii technicz-  twa, Architektury i Inżynierii Środowiska Uniwersytetu Technologiczno-Przy-
            nych dotyczących ochrony cieplno-wilgotnościowej budynków. Jest czynnym   rodniczego w Bydgoszczy.
