Poznaj zasady akustycznego doboru okien i drzwi zewnętrznych w budynkach, fot. GettImages
Do określania wymaganej izolacyjności akustycznej okien (i drzwi balkonowych) występuje konieczność wyznaczenia rozkładów poziomów hałasu skumulowanego (komunikacyjny + przemysłowy + instalacyjny) na fasadach budynku, na których zlokalizowane są okna.
O czym przeczytasz w artykule:
Problematyka hałasu skumulowanego
Analiza zasygnalizowanych wymagań wynikających z normy PN-B-02151‑3:2015‑10
Propozycja uproszczenia obliczeń
Do określania wymaganej izolacyjności akustycznej okien (i drzwi balkonowych) występuje konieczność wyznaczenia rozkładów poziomów hałasu skumulowanego (komunikacyjny + przemysłowy + instalacyjny) na fasadach budynku, na których zlokalizowane są okna. Do ich przeprowadzenia przydatne jest wprowadzenie podziałów tych fasad na obszary odpowiadające oknom o zbliżonym oddziaływaniu poziomów hałasu. Ich liczbę można znacznie ograniczyć w oparciu o uwzględnienie wymagania wynikającego z normy PN-B-02151-3:2015-10, określającego wartości minimalnych izolacyjności wypadkowych przegród zewnętrznych budynków. W artykule przedstawiono propozycje możliwości takiego ograniczenia w oparciu o określenie minimalnych wartości hałasu skumulowanego.
Minimum values of cumulative noise recommended for the selection of windows and external doors in buildings in terms of acoustics
In order to determine the required acoustic insulation of windows (and balcony doors) it is necessary to determine the distribution of cumulative noise levels (generated by communication + industry + installations) on the façades of the building with windows. It is useful to divide the façades into areas corresponding to windows with similar noise levels when taking out measurements. Their number can be significantly reduced taking into account the requirement resulting from the PN B-02151-3:2015-10 standard, which specifies the minimum insulation values of the resultant external partitions of buildings. The study presents proposals for such a limitation based on the determination of minimum cumulative noise values.
Wytyczne doboru okien zawarte w normie PN-B‑02151‑3:2015-10 [1] zostały szeroko wyjaśnione w artykule [2]. Natomiast w artykule „Problemy w praktycznym wykorzystaniu aktualnych norm do określenia minimalnych izolacyjności akustycznych dla okien i drzwi balkonowych” [3] zaproponowałem rozwiązanie pewnych trudności w wykorzystaniu powyższej normy.
W wykonywanych opracowaniach nad doborem izolacyjności akustycznej okien zauważyłem również pewne możliwości uproszczenia obliczeń.
Podstawą do określenia minimalnej wartości izolacyjności akustycznej okien (i drzwi zewnętrznych) jest znajomość rozkładu miarodajnego poziomu hałasu zewnętrznego (na zewnątrz okien w odległości 1 m) dla pory dnia i nocy. Ze względu na możliwy udział wielu rodzajów źródeł tego hałasu: hałas komunikacyjny (drogowy, tramwajowy, kolejowy, lotniczy, hałas komunikacji wewnętrznej), przemysłowy czy emitowany ze źródeł zlokalizowanych w otoczeniu budynku, istnieje konieczność określenia hałasu łącznego z tych źródeł – określanych jako hałas skumulowany.
Rozkład tego hałasu na fasadach budynków jest bardzo zróżnicowany, dlatego do przeprowadzenia obliczeń przydatne jest wprowadzenie podziałów tych fasad na obszary odpowiadających oknom o zbliżonym oddziaływaniu hałasu.
Okazuje się, że liczbę tych podziałów można znacznie zawęzić w oparciu o uwzględnienie wymagania wynikającego z normy PN-B‑02151-3:2015-10 [1], określającej wartości minimalnych izolacyjności wypadkowych przegród zewnętrznych budynków.
Analiza
Wyżej zasygnalizowane wymagania z normy PN-B-02151‑3:2015‑10 [1] p. 7.1 określają, że:
„bez względu na wyniki obliczeń wypadkowa izolacyjność akustyczna, wyrażona wartością wskaźnika oceny izolacyjności akustycznej właściwej R’A2 dla całej przegrody (ściany, okna, drzwi zewnętrzne, nawiewniki itp.) nie może być mniejsza od 30 dB, poza przegrodami zewnętrznymi: holi, recepcji w hotelach, korytarzy i pomieszczeń rekreacyjnych w szkołach, sal konsumpcyjnych kawiarni i restauracji, sal wystawowych oraz pomieszczeń do zajęć sportowych i innych pomieszczeń o podobnym przeznaczeniu, gdzie wskaźnik ten wynosi 25 dB”.
Obliczenia wskaźnika R’A2R wg normy PN-B-02151-3:2015-10 [1] p. 7.2 należy wykonać wg wzoru:
gdzie:
R’A,2 – wskaźnik oceny przybliżonej wypadkowej izolacyjności akustycznej właściwej przegrody zewnętrznej w [dB], LA,zew – miarodajny poziom hałasu zewnętrznego przy danej przegrodzie zewnętrznej (wartości zaokrąglone do całkowitej liczby decybeli) w [dB], LA,wew – poziom odniesienia do obliczenia izolacyjności akustycznej zewnętrznej w [dB], A – chłonność akustyczna pomieszczenia w paśmie oktawowym o środkowej częstotliwości ƒ= 500 Hz, bez wyposażenia pomieszczenia i obecności użytkowników w [m2], S – pole rzutu powierzchni przegrody zewnętrznej na płaszczyznę fasady lub dachu widzianej od strony pomieszczenia [m2].
Przy przekształceniu tego wzoru do postaci pozwalającej na uwzględnienie wymaganej izolacyjności akustycznej, przy założeniu: R’A,2 ≥ R’A,2dop, uzyskuje się wyrażenie:
gdzie:
R’A,2dop – dopuszczalna wartość wskaźnika oceny przybliżonej wypadkowej izolacyjności akustycznej właściwej przegrody zewnętrznej (określona w normie PN-B-02151-3:2015-10 [1] p. 7.1) w [dB].
Jak wynika z mojej praktyki obliczeniowej wartości stosunku S/A ≤ 2,0, dlatego do rozpoznań obliczeniowych można przyjąć wzór:
W praktyce obliczeniowej oznacza to, że dla określonych normą wartości R’A,2dop i LA,wew można wyznaczyć poziom hałasu zewnętrznego LA,zew min, poniżej którego każde z podstawień wyznaczonych wartości na miarodajny poziom hałasu zewnętrznego, przy danej przegrodzie zewnętrznej, da ten sam wynik oszacowania wartości wskaźnika oceny przybliżonej wypadkowej izolacyjności akustycznej właściwej przegrody zewnętrznej R’A,2.
Propozycja uproszczenia obliczeń
Stwierdzona powyżej zależność stwarza możliwość uproszczenia obliczeń, przez zastosowanie podstawienia wartości LA,zew min., dla wszystkich wyznaczonych wartości miarodajnego poziomu hałasu zewnętrznego LA,zew ≤ LA,zew min.. Pozwoli to na znaczne zmniejszenie podziałów na tych fasadach odpowiadających oknom o zbliżonym oddziaływaniu hałasu, w obszarach o niskich poziomach imisji hałasu skumulowanego.

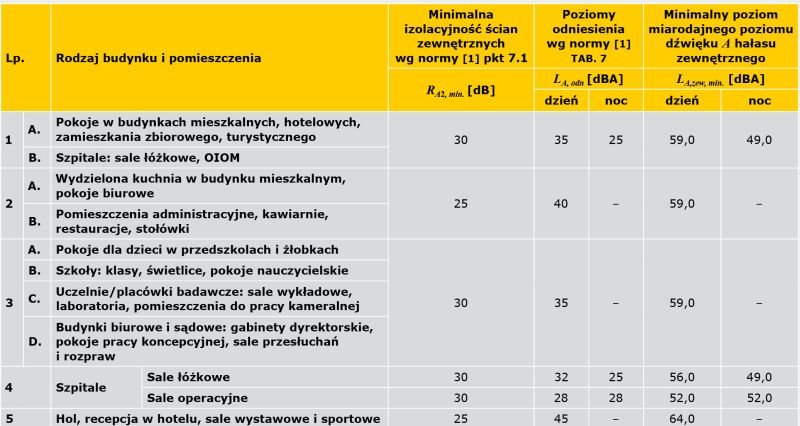

Wartości poziomów LA,zew min. – wyliczone z wzoru (3) przedstawiono w TABELI.
Literatura
PN-B-02151-3:2015-10, „Akustyka budowlana. Ochrona przed hałasem w budynkach. Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych”.
M. Niemas, „Nowe podejście do określania minimalnej izolacyjności akustycznej przegród zewnętrznych budynków”, „IZOLACJE” 11/12/2019, s. 44–56.
G. Brzózka, „Problemy w praktycznym wykorzystaniu aktualnych norm do określenia minimalnych izolacyjności akustycznych dla okien i drzwi balkonowych”, „IZOLACJE” 1/2022, s. 68–70.
