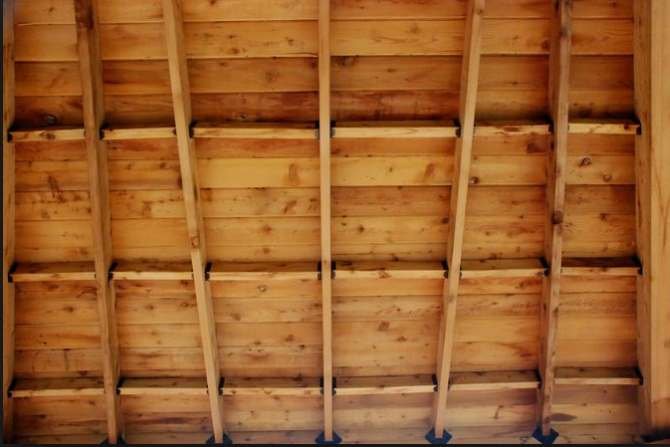

Szczegóły wykonawcze stropodachów z izolacją termiczną układaną na krokwiach
www.freeimages.com
W związku ze zmianą wartości granicznych współczynnika przenikania ciepła UC(max) [W/(m2·K)] zasadne staje się przeprowadzenie obliczeń i analiz w zakresie wytypowania rozwiązań materiałowych stropodachów drewnianych spełniających wymagania cieplne.
Izolacja poddasza to niezwykle ważny element każdej inwestycji budowlanej. Odpowiednio ocieplone poddasze pozwala na znaczne obniżenie kosztów ogrzewania, poprawia komfort termiczny, a także przyczynia...
Izolacja poddasza to niezwykle ważny element każdej inwestycji budowlanej. Odpowiednio ocieplone poddasze pozwala na znaczne obniżenie kosztów ogrzewania, poprawia komfort termiczny, a także przyczynia się do podwyższenia standardów energetycznych budynku. Wśród różnych materiałów do ociepleń na rynku, pianka poliuretanowa staje się coraz bardziej popularnym wyborem. Dziś przyjrzymy się bliżej piance otwartokomórkowej OMEGAPUR OK/12E, produktowi od renomowanego producenta piany OMEGAPUR, oraz wskażemy...
Jesień to pora roku, kiedy witają nas chłodne poranki, deszczowe dni, które powoli przygotowują nas na zimę. Często jesienna, kapryśna pogoda przypomina nam o tym, że to ostatni dzwonek przed wpływającymi...
Jesień to pora roku, kiedy witają nas chłodne poranki, deszczowe dni, które powoli przygotowują nas na zimę. Często jesienna, kapryśna pogoda przypomina nam o tym, że to ostatni dzwonek przed wpływającymi na nasz dom niekorzystnymi warunkami pogodowymi.
Błękitny Wieżowiec, położony przy pl. Bankowym 2 w Warszawie, przeszedł kompleksową renowację dachu dzięki zastosowaniu systemu płynnych membran poliuretanowych Hyperdesmo. System ten, produkowany przez...
Błękitny Wieżowiec, położony przy pl. Bankowym 2 w Warszawie, przeszedł kompleksową renowację dachu dzięki zastosowaniu systemu płynnych membran poliuretanowych Hyperdesmo. System ten, produkowany przez firmę Alchimica, a w Polsce dystrybuowany przez Alchimica Polska, to sprawdzone rozwiązanie w zakresie hydroizolacji dachów płaskich, w tym dachów użytkowych o różnym natężeniu eksploatacji.
Od 1 stycznia 2017 r. zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej zmieniającym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania [1], będą obowiązywały nowe, niższe wartości graniczne współczynnika przenikania ciepła UC(max) [W/(m2·K)] pojedynczych przegród zewnętrznych budynku oraz niższe wartości graniczne wskaźnika zapotrzebowania na nieodnawialną energię pierwotną EP [kWh/(m2·rok)] całego budynku.
Rozwiązania konstrukcyjno-materiałowe stropodachów drewnianych
Rozwiązania różnią się od siebie sposobem ułożenia warstwy izolacji termicznej oraz sposobem wentylowania. Występuje kilka możliwości mocowania termoizolacji (RYS. 2, RYS. 3 i RYS. 4): między krokwiami, między krokwiami i nad lub pod nimi, a także na krokwiach. Jej usytuowanie zależy od wielu czynników oraz zjawisk cieplno-wilgotnościowych.

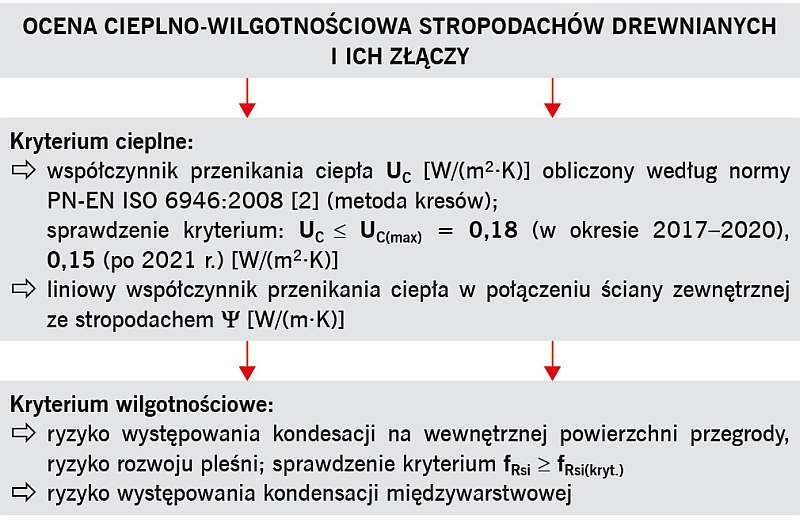

RYS 1. Schemat oceny cieplno-wilgotnościowej stropodachów drewnianych; rys. archiwum autora

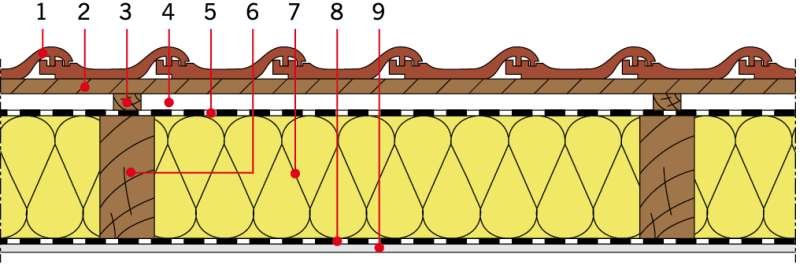

RYS. 2. Układ warstw materiałowych stropodachów drewnianych - izolacja cieplna między krokwiami: 1 - dachówka ceramiczna, 2 - łata, 3 - kontrłata, 4 - szczelina dobrze wentylowana, 5 - folia wysokoparoprzepuszczalna, 6 - krokiew, 7 - izolacja cieplna, 8 - folia paroizolacyjna, 9 - płyta gipsowo-kartonowa; rys.: M. Maciaszek [3]

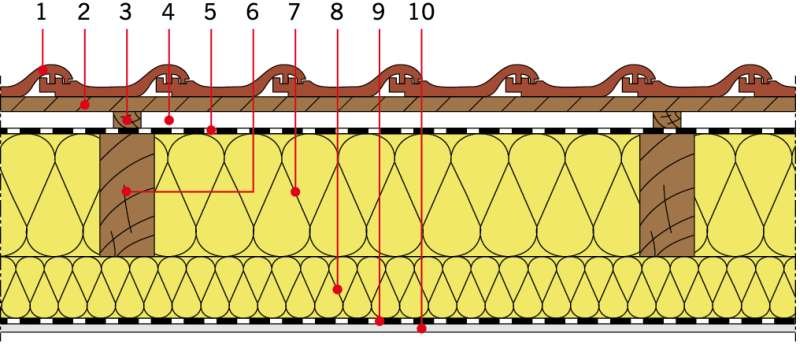

RYS. 3. Układ warstw materiałowych stropodachów drewnianych - izolacja cieplna między i pod krokwiami: 1 - dachówka ceramiczna, 2 - łata, 3 - kontrłata, 4 - szczelina dobrze wentylowana, 5 - folia wysokoparoprzepuszczalna, 6 - krokiew, 7 - izolacja cieplna, 8 - dodatkowa warstwa izolacji cieplnej, 9 - folia paroizolacyjna, 10 - płyta gipsowo-kartonowa; rys.: M. Maciaszek [3]

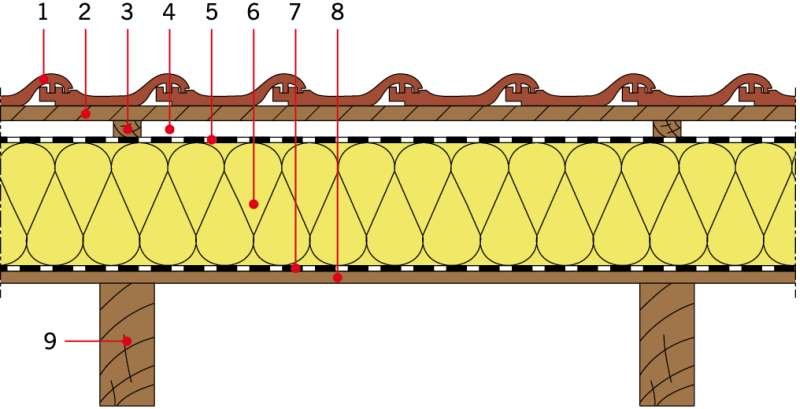

RYS. 4. Układ warstw materiałowych stropodachów drewnianych - izolacja cieplna nad krokwiami: 1 - dachówka ceramiczna, 2 - łata, 3 - kontrłata lub deskowanie, 4 - szczelina dobrze wentylowana, 5 - folia, 6 - izolacja cieplna, 7 - folia paroizolacyjna, 8 - deskowanie, 9 - krokiew; rys.: M. Maciaszek [3]
Na RYS. 1 przedstawiono kryteria oceny w odniesieniu do stropodachów drewnianych.
W dachach z poddaszem ogrzewanym ocieplenie jest najczęściej układane między i pod krokwiami. Jego grubość zależy od wysokości krokwi. Wykonywane jest z płyt, mat lub w postaci luźnego materiału wdmuchiwanego, na którym układana jest warstwa wiatroizolacji, której zadaniem jest ochrona przed powietrzem przepływającym z zewnątrz oraz przepuszczanie pary wodnej.
Pod warstwą izolacji stosuje się paroizolację i układa na warstwie wykończeniowej. Nachylenie połaci dachowych zależy od rodzaju pokrycia dachowego i geometrii dachu.
Do analizy parametrów cieplnych wybrano stropodach drewniany z izolacją cieplną między i pod krokwiami (wariant I, II) oraz stropodach drewniany w systemie nadkrokwiowym (wariant III). Do obliczeń przyjęto następujące założenia:
wartości współczynnika przewodzenia ciepła λ [W/(m·K)] według danych producenta oraz pracy "Projektowanie przegród zewnętrznych w świetle aktualnych warunków technicznych dotyczących budynków. Obliczenia cieplno-wilgotnościowe przegród zewnętrznych i ich złączy" [4]; dla wełny mineralnej λ = 0,035 W/(m·K) (wariant I), dla płyt ze styropianu grafitowego λ = 0,031 W/(m·K) (wariant II), dla płyt z pianki poliuretanowej PIR λ = 0,026 W/(m·K) (wariant III),
w wariancie I i II stropodachu zaprojektowano dobrze wentylowaną warstwę powietrza gr. 4 cm, więc według normy PN-EN ISO 6946:2008 [2] opór cieplny komponentu budowlanego będzie liczony z pominięciem oporu cieplnego warstw między szczeliną powietrzną a środowiskiem zewnętrznym oraz wliczając zewnętrzny opór przejmowania ciepła, który odpowiada powietrzu nieruchomemu (Rsi = 0,10 (m²∙K)/W); obliczenia przeprowadzono metodą kresów (wycinek A i B).
Na RYS. 5 przedstawiono modele obliczeniowe zawierające układy warstw materiałowych analizowanych stropodachów w dwóch powszechnie stosowanych rozwiązaniach materiałowych (izolacja pod krokwiami i między krokwiami - wariant I i II).
W TABELI 1 zestawiono wyniki obliczeń wartości współczynnika przenikania ciepła U [W/(m²∙K)] wybranych rozwiązań materiałowych stropodachów drewnianych metodą kresów.
W drugim etapie obliczeń wytypowano stropodach drewniany w systemie nadkrokwiowym (izolacja cieplna w postaci płyt z pianki poliuretanowej PIR). Model obliczeniowy przedstawiono na RYS. 6.
W TABELI 2przedstawiono wyniki obliczeń parametrów cieplnych według normy PN-EN ISO 6946:2008 [2] dla analizowanych rozwiązań materiałowych stropodachu w systemie nadkrokwiowym.
W pracy W przedstawiono tylko wybrane (reprezentatywne) rozwiązania materiałowe stropodachów drewnianych. Szczegółowe obliczenia i analizy innych wariantów materiałów termoizolacyjnych będą prezentowane w następnych artykułach autora.

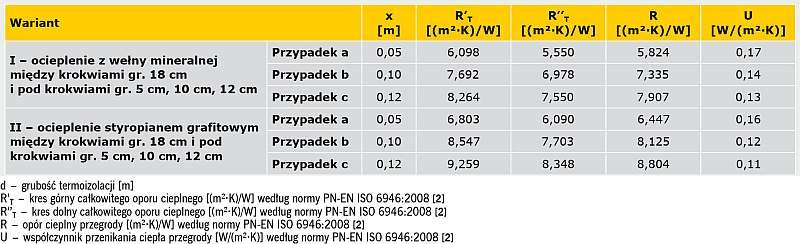

TABELA 1. Wyniki obliczeń wartości współczynnika przenikania ciepła U [W/(m²∙K)] stropodachów drewnianych z izolacją cieplną między i pod krokwiami - opracowanie własne na podstawie [5, 6]

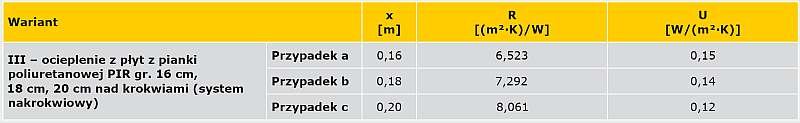

TABELA 2. Wyniki obliczeń wartości współczynnika przenikania ciepła U [W/(m²∙K)] stropodachów drewnianych w systemie nadkrokwiowym - opracowanie własne na podstawie [5, 6]

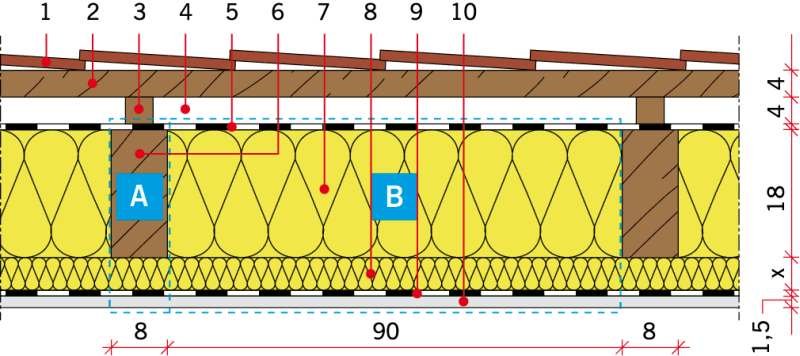

RYS. 5. Model obliczeniowy stropodachu drewnianego: wariant I (wełna mineralna) gr.: 5 cm; 10 cm; 12 cm, wariant II (styropian grafitowy) gr.: 5 cm; 10 cm; 12 cm: 1 - dachówka karpiówka, 2 - łata 4×5 cm, 3 - kontrłata, 4 - szczelina wentylacyjna 4 cm, 5 - folia paroprzepuszczalna, 6 - krokiew 8×18 cm, 7 - termoizolacja gr. 18 cm, 8 - termoizolacja x cm, 9 - folia paroizolacyjna, 10 - płyta gipsowo-kartonowa gr. 1,5 cm; rys.: A. Wojtalewicz [5, 6]

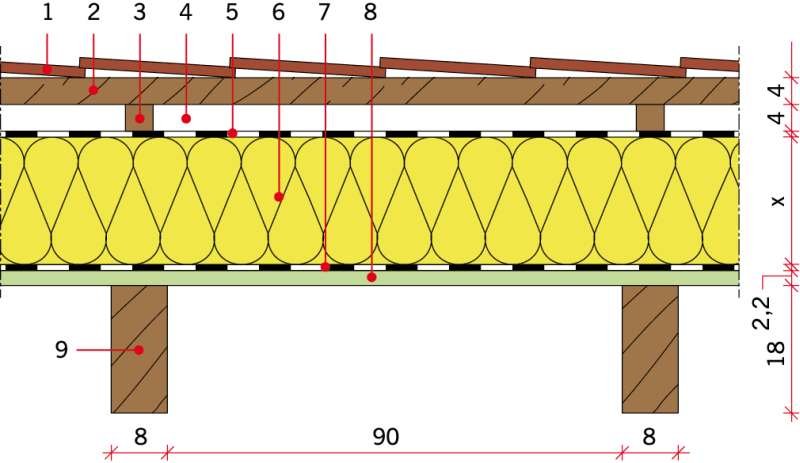

RYS. 6. Model obliczeniowy stropodachu drewnianego w systemie nadkrokwiowym: wariant III (płyty z pianki poliuretanowej PIR) gr.: 16 cm; 18 cm; 20 cm: 1 - dachówka karpiówka, 2 - łata 4×5 cm, 3 - kontrłata, 4 - zczelina wentylacyjna 4 cm, 5 - folia, 6 - termoizolacja x cm, 7 - folia paroizolacyjna, 8 - płyta OSB gr. 2,2 cm, 9 - krokiew 8×18 cm; rys.: A. Wojtalewicz [5, 6]

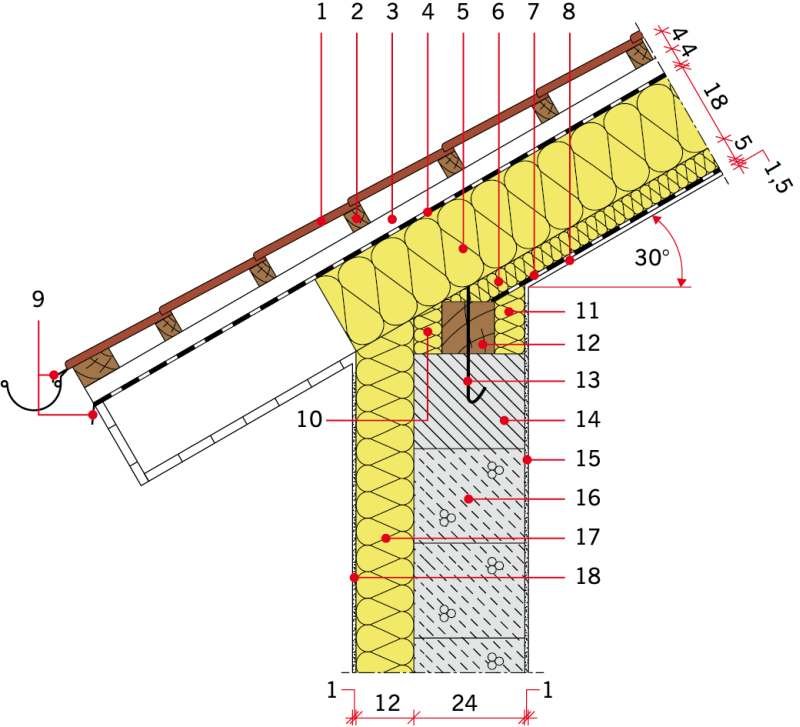

RYS. 7. Połączenie ściany zewnętrznej ze stropodachem w przekroju przez murłatę: 1 - dachówka karpiówka, 2 - łata 4×5 cm, 3 - kontrłata/szczelina wentylacyjna 4 cm, 4 - folia paroprzepuszczalna, 5 - wełna mineralna 18 cm/krokiew 8×18 cm, 6 - wełna mineralna 5 cm, 7 - folia paroizolacyjna, 8 - płyta gipsowo-kartonowa, 9 - obróbka blacharska, 10 - ianka montażowa, 11 - wełna mineralna, 12 - murłata 12×12 cm, 13 - kotwy Ø 16, 14 - wieniec 20×24 cm, 15 - tynk wewnętrzny gipsowy 1 cm, 16 - bloczek betonu komórkowego 24 cm, 17 - styropian grafitowy 12 cm, 18 - tynk zewnętrzny akrylowy 1 cm; rys.: A. Wojtalewicz [5]
Podsumowanie i wnioski
Dobór warstw materiałowych stropodachów drewnianych powinien być przeprowadzony w oparciu o obliczenia i analizy w aspekcie cieplno-wilgotnościowym (RYS. 1). Na podstawie przeprowadzonych obliczeń wartości współczynnika przenikania ciepła U [W/(m²∙K)] wybranych stropodachów drewnianych (TABELA 1 i TABELA 2) można stwierdzić, że warunek izolacyjności cieplnej UC ≤ UC(max) = 0,18 (w okresie 2017-2020) został spełniony.
Aby określić wpływ mostka cieplnego, np. połączenia ściany zewnętrznej ze stropodachem w przekroju przez murłatę (RYS. 7), należy określić wartość liniowego współczynnika przenikania ciepła ψ [W/(m·K)] oraz czynnika temperaturowego fRsi [-].
Poprawne ukształtowanie warstw materiałowych złącza pozwala na ograniczenie dodatkowych strat ciepła oraz uniknięcie ryzyka występowania kondensacji powierzchniowej (ryzyka rozwoju pleśni) i kondensacji międzywarstwowej.
Kształtowanie układu warstw materiałowych stropodachów drewnianych powinien obejmować także zagadnienia i wymagania w zakresie izolacyjności akustycznej i ochrony przeciwpożarowej.
Literatura
Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania (DzU z 2013 r., poz. 926).
PN-EN ISO 6946:2008, "Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania".
M. Maciaszek, "Studium projektowe przegród zewnętrznych i ich złączy z zastosowaniem nowoczesnych materiałów izolacyjnych" [praca dyplomowa inżynierska napisana pod kierunkiem dr. inż. K. Pawłowskiego], UTP w Bydgoszczy, Bydgoszcz 2016.
K. Pawłowski, "Projektowanie przegród zewnętrznych w świetle aktualnych warunków technicznych dotyczących budynków. Obliczenia cieplno-wilgotnościowe przegród zewnętrznych i ich złączy", Wydawnictwo Grupa Medium, Warszawa 2016.
A. Wojtalewicz "Studium projektowe przegród zewnętrznych niskoenergetycznego budynku jednorodzinnego" [praca dyplomowa inżynierska napisana pod kierunkiem dr. inż. K. Pawłowskiego], UTP w Bydgoszczy, Bydgoszcz 2016.
M. Mrzygłód, A. Wojtalewicz "Analiza rozwiązań materiałowych przegród zewnętrznych budynku w standardzie niskoenergetycznym" [w:] "Nowoczesne projektowanie i realizacja konstrukcji budowlanych", Politechnika Krakowska, Kraków 2016.
