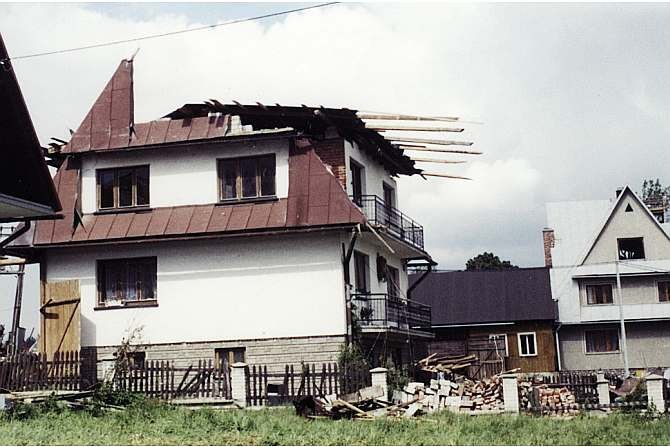

FOT. 7. Trzy kolejne dachy blaszane zostały uszkodzone lub zerwane. Pokrycia blaszane stanowią jednolitą powłokę i jeżeli siły ssące są odpowiednio duże, są zrywane na dużej powierzchni, fot. Grzegorz Łyczkowski
Śnieg i wiatr należą do zjawisk atmosferycznych tworzących zmienne obciążenia dachu i całego budynku, uwzględniane w analizie jego konstrukcji.
Izolacja poddasza to niezwykle ważny element każdej inwestycji budowlanej. Odpowiednio ocieplone poddasze pozwala na znaczne obniżenie kosztów ogrzewania, poprawia komfort termiczny, a także przyczynia...
Izolacja poddasza to niezwykle ważny element każdej inwestycji budowlanej. Odpowiednio ocieplone poddasze pozwala na znaczne obniżenie kosztów ogrzewania, poprawia komfort termiczny, a także przyczynia się do podwyższenia standardów energetycznych budynku. Wśród różnych materiałów do ociepleń na rynku, pianka poliuretanowa staje się coraz bardziej popularnym wyborem. Dziś przyjrzymy się bliżej piance otwartokomórkowej OMEGAPUR OK/12E, produktowi od renomowanego producenta piany OMEGAPUR, oraz wskażemy...
Jesień to pora roku, kiedy witają nas chłodne poranki, deszczowe dni, które powoli przygotowują nas na zimę. Często jesienna, kapryśna pogoda przypomina nam o tym, że to ostatni dzwonek przed wpływającymi...
Jesień to pora roku, kiedy witają nas chłodne poranki, deszczowe dni, które powoli przygotowują nas na zimę. Często jesienna, kapryśna pogoda przypomina nam o tym, że to ostatni dzwonek przed wpływającymi na nasz dom niekorzystnymi warunkami pogodowymi.
Błękitny Wieżowiec, położony przy pl. Bankowym 2 w Warszawie, przeszedł kompleksową renowację dachu dzięki zastosowaniu systemu płynnych membran poliuretanowych Hyperdesmo. System ten, produkowany przez...
Błękitny Wieżowiec, położony przy pl. Bankowym 2 w Warszawie, przeszedł kompleksową renowację dachu dzięki zastosowaniu systemu płynnych membran poliuretanowych Hyperdesmo. System ten, produkowany przez firmę Alchimica, a w Polsce dystrybuowany przez Alchimica Polska, to sprawdzone rozwiązanie w zakresie hydroizolacji dachów płaskich, w tym dachów użytkowych o różnym natężeniu eksploatacji.
Abstrakt
W artykule przedstawiono wpływ działania wiatru na dach. Opisuje, jak siły ssące i napierające wpływają na różne rodzaje pokryć dachowych oraz konstrukcję dachu. Autor na przykładach przedstawia sposoby zapobiegania destrukcyjnemu działaniu wiatru oraz prezentuje błędy wykonawcze.
Wind loads on roofs in practice
The article presents the effects of wind load on roofs. It gives a description of suction and impact forces affecting the different types of roofing and roof structure. The author gives examples to illustrate the methods of preventing destructive impact of wind, as well as execution errors.
Na wielkość tych obciążeń duży wpływ ma kąt nachylenia dachu. Obciążenie wiatrem [1] jest bardziej skomplikowane niż obciążenie śniegiem [2] i często stwarza wiele problemów przy projektowaniu, ponieważ zależy od wielu czynników:
strefy klimatycznej,
bazowej prędkości wiatru,
wysokości budynku i jego kształtu,
usytuowania budynku,
porywistości wiatru,
rodzaju konstrukcji,
odmiany i rodzaju ścian.
Wiatr działając na dachy wywołuje powstawanie sił dwojakiego rodzaju: napierających i ssących (RYS. 1). Ma to znaczenie dla mocowania pokryć dachowych i działania wentylacji dachów.

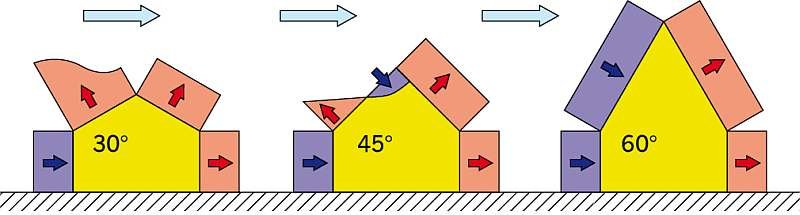

RYS. 1. Siły pochodzące od wiatru działają różnie na dach w zależności od jego kąta nachylenia. Interesujące są ich kierunki i wzajemne proporcje wielkości. Na połaciach zawietrznych dachów dwuspadowych zawsze występują tylko siły ssące. Rys. oprac. autora na podst. [3]

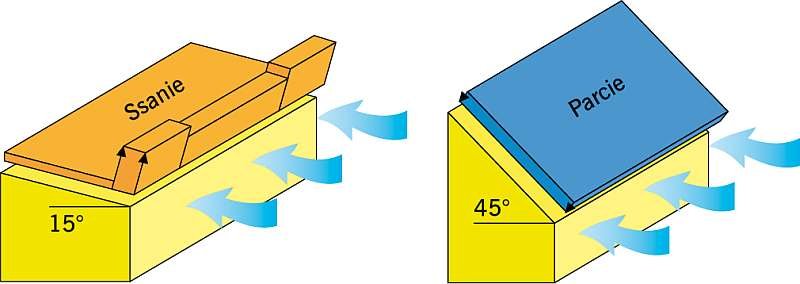

RYS. 2. Dach pulpitowy (jednopołaciowy) charakteryzuje się zupełnie innym układem sił. Na dach o nachyleniu 45° działają tylko siły parcia pochodzące od wiatru. Inaczej niż w dachu dwuspadowym. Przy kącie 15° siły ssące są zróżnicowane i największe przy okapie. Rys. oprac. autora na podst. [3]
Oprócz tego w dachach pochyłych kąt nachylenia dachu decyduje o szczelności pokryć, ponieważ wiatr zawsze podwiewa pod nie deszcz lub śnieg. Dzieje się tak dlatego, że w historycznie ukształtowanej technice dachów pochyłych stosuje się pokrycia podwójne: pokrycie zasadnicze jest uszczelniane pokryciem znajdującym się pod nim i nazywanym pokryciem wstępnym. Z tego powodu pokrycia dachów pochyłych nie są szczelne dla opadów. Taka technika gwarantuje uzyskanie pełnej i optymalnej kosztowo szczelności kompletnego pokrycia.
Podwójny system pokrycia umożliwia stosunkowo proste budowanie dachów o skomplikowanych kształtach, ale konsekwencją tego jest dużo szczelin na połączeniach poszczególnych połaci (kalenice, naroża i kosze) oraz w miejscach przejść przez dach różnych instalacji (kominów, okien itp.). Rozmiary i usytuowanie szczelin może mieć znaczenie dla sposobu oddziaływań wiatru na dach.
Wielkość i kierunek sił działających na dach, pochodzących od wiatru, zależą od kąta nachylenia dachu, jego kształtu oraz od kierunku, z jakiego wieje wiatr względem dachu. Jak widać na przedstawionych rysunkach (RYS. 1), kąt nachylenia decyduje o wielkości tych oddziaływań oraz o tym, czy na dach działa parcie, czy ssanie. Im dach ma mniejsze nachylenie, w tym większej liczbie miejsc tego dachu występuje ssanie, a co ważne, tym większe są różnice między wielkościami siły ssącej (RYS. 2).
Kształt dachu również zmienia układ sił. Na dachach pulpitowych (jednopołaciowych - RYS. 2) przy tym samym kącie nachylenia (45°) występują tylko siły parcia, a na dachach dwuspadowych układ sił jest mieszany (RYS. 1).
Przedstawione rysunki są tylko skromną częścią skomplikowanego systemu oddziaływań wiatru na dach i budynek, ponieważ pokazują wybrane, najprostsze układy kierunków wiatru do budynku. Całość tego zagadnienia jest dużo bardziej złożona, co bardzo dobrze odwzorowuje sposób prowadzenia wyliczeń w Eurokodzie [1].
Obrane w normach metody są całkowicie uzasadnione tym, co oglądamy na realnych dachach zaatakowanych przez huraganowe wiatry.

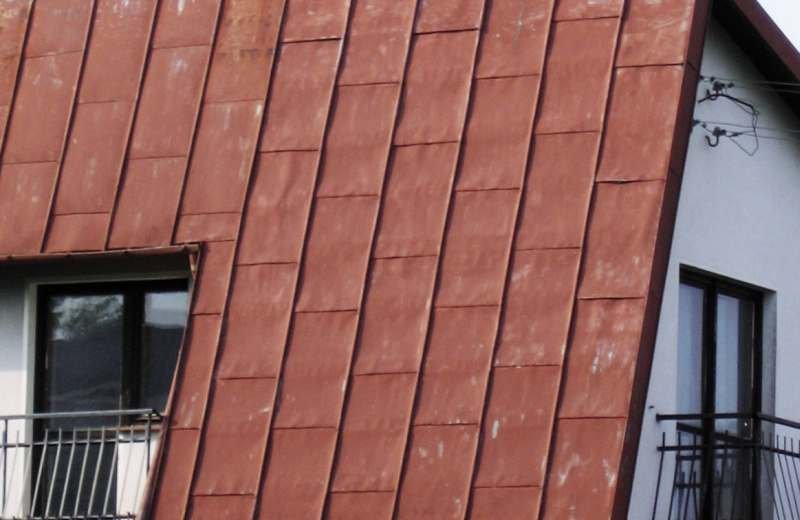

FOT. 1. Duży kąt nachylenia (70°) tej połaci oraz jej usytuowanie na zachodniej stronie budynku spowodowało, że przez wiele lat eksploatacji, blacha została wgięta odwzorowując deski, do których jest zamocowana. Powinna być ułożona na poszyciu. Fot. archiwum autora
Analiza przypadków
Na FOT. 1 pokazany jest dach, który nie ucierpiał z powodu huraganu, lecz został wykonany wadliwie. Jego wykonawca działał schematycznie, układając blachę (na tzw. wurstę) na podłożu, które ma zastosowanie tylko dla dachów o nachyleniu mniejszym niż 45°.
Przy wysokich nachyleniach (50°-80°) siły parcia wiatru wyginają blachę, tworząc niepożądane efekty. Problem polega nie tylko na tym, że psują one estetykę dachu. Ponadto na krawędziach wyginają wszystkie wystające elementy dachu i jego pokrycia. W ten sposób powstają nieszczelności i zmniejsza się szczelność oraz trwałość pokrycia.
Jednak dużo groźniejsze są siły ssące. To właśnie one są odpowiedzialne za zrywanie dachów w czasie huraganów i silnych burz (FOT. 2, FOT. 3, FOT. 4, FOT. 5, FOT. 6, FOT. 7, FOT. 8 i FOT. 9). Dotyczy to szczególnie pokryć blaszanych, które w większości rodzajów (poza drobnowymiarowymi płytkami i panelami) tworzą jednolite powłoki zamocowane wielopunktowo do więźby dachowej.

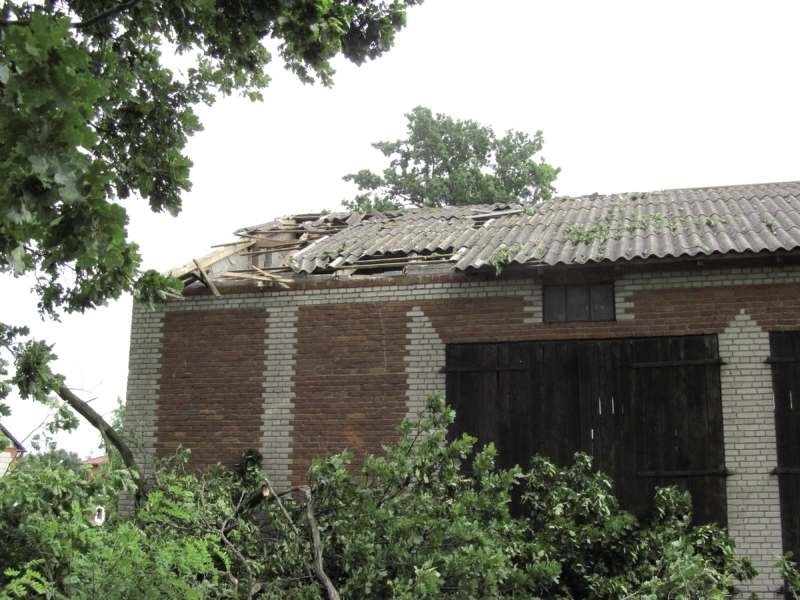

FOT. 2. Typowy przykład zerwania pokrycia w strefie brzegowej - w szczycie i w narożniku. Stodoły murowane z mocnymi wrotami trzeba traktować jako budynki zamknięte. Natomiast wrota niezamknięte lub uszkodzone powodują, że wiatr działa tak samo jak na wiaty. Fot. archiwum autora

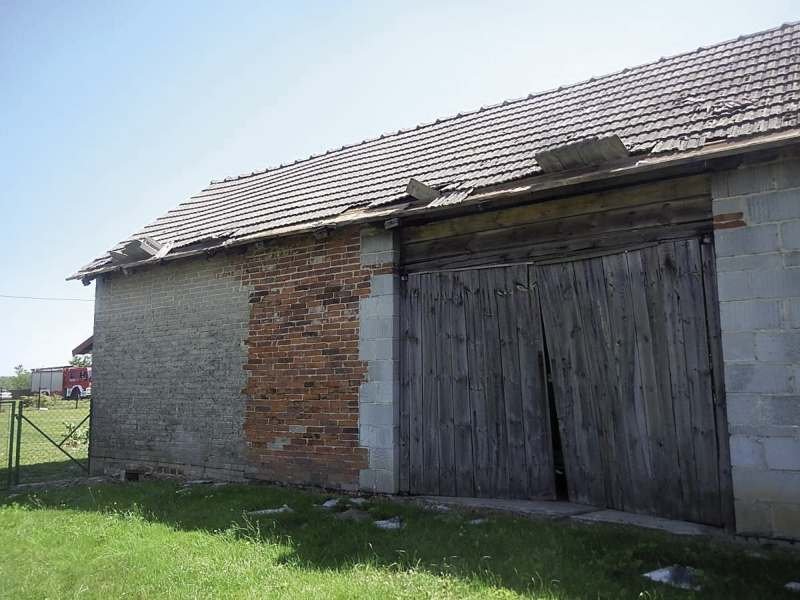

FOT. 3. Ten przykład dowodzi, że rodzaj okapu decyduje o sposobie działania wiatru. Gdy okap nie ma podbitki ciśnienie wiatru podrywa pokrycie. Widać, jak ważną rolę pełni podbitka w budynkach mieszkalnych. Miejsce jej zamocowania też ma znaczenie. Fot. archiwum autora
Gdy w mocowaniu powstanie z czasem (lub w wyniku błędu) słabszy punkt, to połączone ze sobą blachy, stanowiąc dużą powierzchnię, są zrywane przez duże siły powstające na tej powierzchni. Tworzy się tzw. efekt żagla, którego nie ma na pokryciach zbudowanych z małych lub drobnych elementów ułożonych na zakład. Ta sama prędkość wiatru i wynikające z niej ciśnienie wiatru na małej powierzchni, odizolowanych od siebie elementów, wywołuje mniejsze siły.

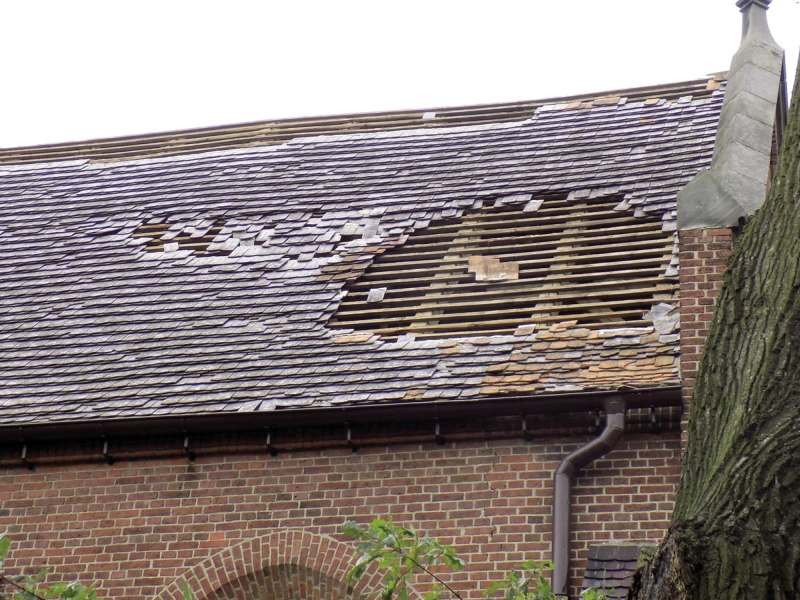

FOT. 4. Wystająca ponad pokrycie ściana szczytowa (podobnie działa "ogniomur") spowodowała powstanie sił ssących, które musiały być duże, ponieważ konstrukcja i łaty są w bardzo dobrym stanie, a karpiówka należy do najcięższych pokryć. Fot. archiwum autora

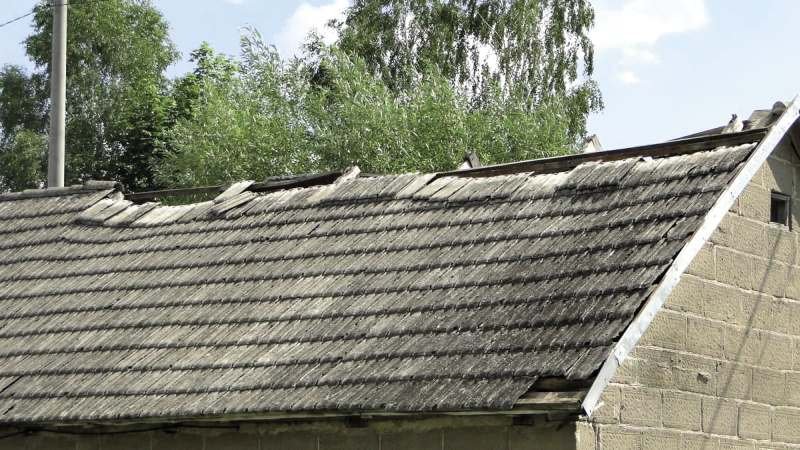

FOT. 5. Ten przypadek tłumaczy czemu w systemach proponowanych przez producentów dachówek tak starannie mocuje się gąsiory. W tym starym dachu gąsiory były przybite gwoździami, które po pewnym czasie nie są dobrym mocowaniem. Fot. archiwum autora
Z tego powodu ten sam wiatr na dachach pokrytych dachówkami tylko je "zdejmuje" lub przesuwa z łat, pozostawiając łaty i konstrukcję więźby bez uszkodzeń (FOT. 4, FOT. 5, FOT. 6). Duże znaczenie dla tych zjawisk ma ciężar dachówek. Jest to kolejny przykład na to, że duży ciężar pokrycia dla dachów jest zaletą, a nie wadą.
Na dachach o wysokich nachyleniach (50-80°) z pokryciami drobnowymiarowymi trzeba te pokrycia dodatkowo mocować ze względu na działanie zawirowań towarzyszących silnym wiatrom. Dachówki na połaciach o nachyleniu od 65° i większym, muszą być mocowane, a na mniejszych kątach tylko w strefach brzegowych i narożnych [1].

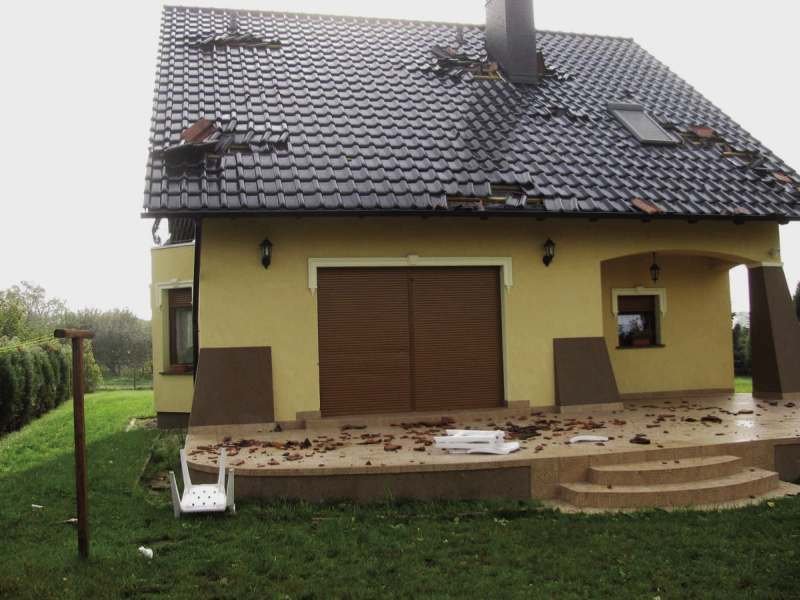

FOT. 6. Zerwanie dachówek nastąpiło w typowych miejscach: w strefach brzegowych i narożnych oraz wokół kominów. Przykręcone i spinkowane gąsiory trzymają kilka rzędów dachówek. Zerwanie w okapach następuje rzadziej i zależy od podbitki. Fot. archiwum autora

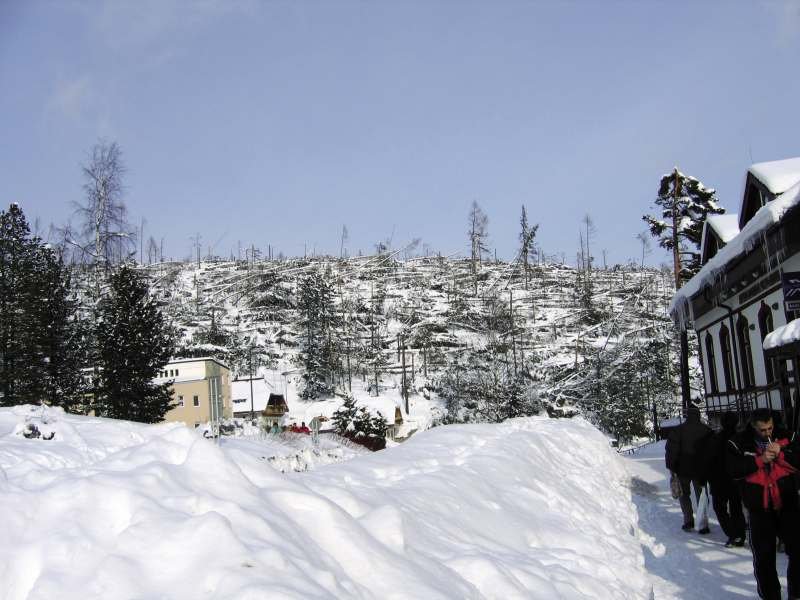

FOT. 10. Luty 2005 r., turystyczna miejscowość Smokowiec w słowackich Tatrach po przejściu huraganu w dniu 19 listopada 2004 r. Okoliczne lasy zostały zniszczone na ogromnej powierzchni kilkuset hektarów. Fot. archiwum autora
Działanie wiatru powoduje konieczność mocowania wszystkich pokryć (FOT. 10). Jednak najwięcej problemów występuje na dachach nisko nachylonych i płaskich ze względu na występowanie sił ssących. Zasady mocowania pokryć na tych dachach wynikają ze specyficznego nasilenia ssania w strefach brzegowych i narożnych. Zasady mocowania w strefach zwiększonych obciążeń obowiązują na wszystkich dachach, również na dachach płaskich. W tych samych miejscach występują największe siły zrywające pokrycia (narożniki itp.).

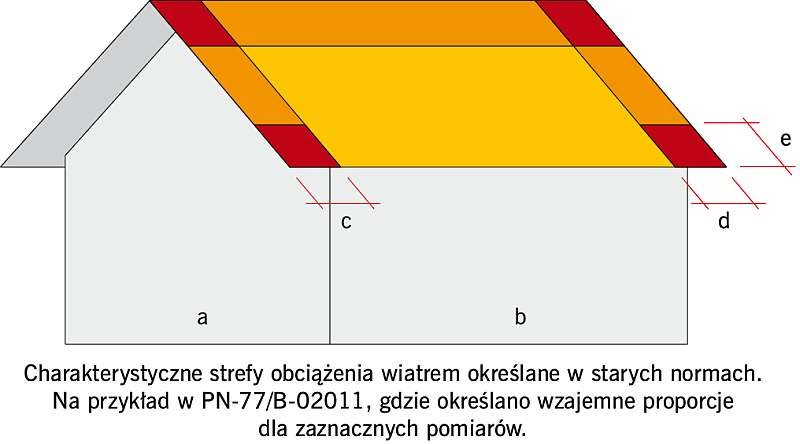

RYS. 3. W strefach brzegowych i narożnych występują największe siły zrywające pokrycia we wszystkich dachach. Wielkość tych stref określa się po to, aby wyznaczyć ilość mocowań pokrycia. Na dachach pochyłych wielkość stref określa wielkość budynku. Rys. oprac. autora (K. Patoka) na podst. materiałów firmy Braas
Bardzo duże znaczenie dla odporności pokryć na działania silnych wiatrów mają różne szczegóły wykonawcze (RYS. 3). Dobrym przykładem są okapy, gdzie sposób ich wykonania decyduje o skutkach działania wiatrów. Gdy prosty dach chroni budynki gospodarcze, to nie ma podbitki i pokrycia są wtedy poddane bezpośredniemu działaniu sił pochodzących od wiatru z dwóch stron - z dołu i z góry (FOT. 3 i FOT. 6). Podobnie jest w dachach budynków mieszkalnych, w których nie ma podbitki we fragmentach osłaniających tarasy czy balkony (FOT. 7). Takie dachy nazywane są otwartymi i mają większe szanse na zerwanie pokrycia (podobnie jak wiaty).
Na FOT. 8 widać zerwane dachówki również na środku połaci (pod kominem na wysokości okna dachowego). Można z całą pewnością stwierdzić, że stało się tak albo z powodu wyjątkowych zawirowań bardzo silnych wiatrów, albo z powodu nadmiernego wystawania bocznych krawędzi poszczególnych dachówek, które mogły być zbyt zwichrowane lub miały bardzo nierówne podłoże (wypaczone łaty).
Bardzo częstym powodem zerwania dachów pokrytych blachodachówkami jest oszczędzanie na grubości kontrłat.

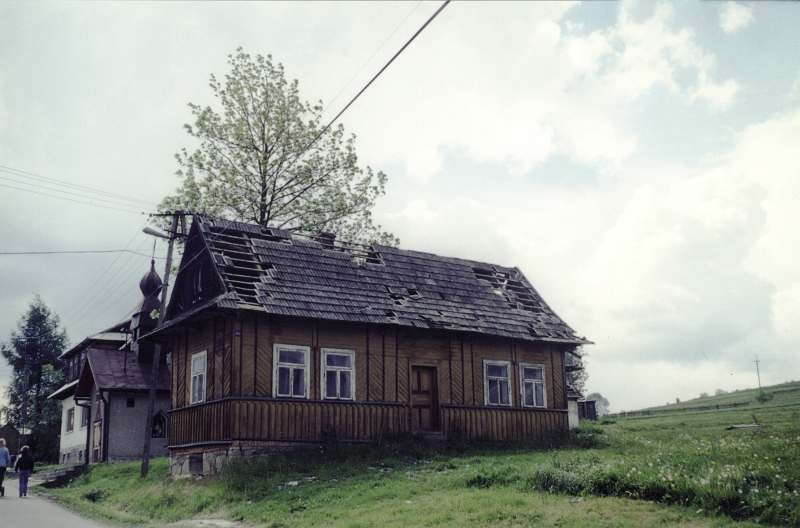

FOT. 8. Wszystkie stare domy pokryte dachówkami lepiej zniosły huragan niż budynki pokryte blachą (FOT. 7). Producenci pokryć blaszanych powinni wyciągnąć z tego odpowiednie wnioski. Tymczasem na polskich dachach ważne kontrłaty mają zbyt małe przekroje (2,5×5). Fot. Grzegorz Łyczkowski

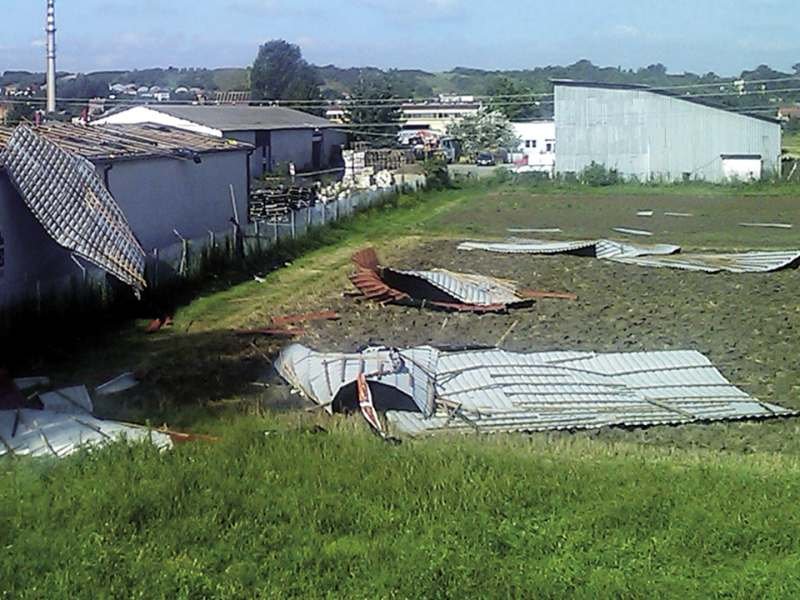

FOT. 9. Zbyt często powodem zrywania blachodachówek z dachów jest słaba kontrłata (2,5×5 cm). W takich dachach wkręty typu farmer dobrze trzymają łaty, które są odrywane od słabych kontrłat. Po co są wyliczenia liczby wkrętów przy takich kontrłatach? Fot. archiwum autora
Powszechnie na kontrłaty stosuje się listewki o przekrojach 2,5×5 cm (lub mniejsze), które nie są przykręcane, lecz przybijane zbyt cienkimi gwoździami do więźby. Ich odporność na pękanie jest zbyt mała, aby mogły stanowić odpowiednie podłoże dla prawidłowego mocowania.
Mocowanie kontrłat podlega tym samym zasadom, co mocowanie pokrycia. Siły są te same jak na połączeniach blach z łatami.
Blachy są mocowane do łat wkrętami typu farmer. Natomiast łaty (4×6 cm, 4×5 cm) są mocowane do delikatnych listeweczek (zastępujących solidne kontrłaty) krótkimi gwoździami, ponieważ grubsze by je rozszczepiały. Z tego powodu te połączenia są łatwo rozrywane, co widać na wielu zerwanych dachach pokrytych blachodachówkami (FOT. 9).
Kąt, wiatr i wentylacja
Wentylacja dachów jest możliwa dzięki przepływowi powietrza w przestrzeniach lub szczelinach wentylacyjnych. Ruch tego powietrza jest wywoływany przez ciąg termiczny i wiatr. W dachach nachylonych poniżej 10° siły wywołane ciągiem termicznym zanikają i z tego powodu wentylacja w takich dachach funkcjonuje tylko dzięki działaniom wiatru.
Siły, jakie powstają w kanałach wentylacyjnych dzięki działaniom wiatru, wymuszają przepływ powietrza wentylacyjnego w dwojaki sposób:
wytwarzają nadciśnienie powodujące parcie
albo wytwarzają podciśnienie wywołujące ssanie (RYS. 4).
Najczęściej na stronie nawietrznej powstaje parcie (przy nachyleniu połaci powyżej 35°), a na zawietrznej - ssanie (na górze połaci pod kalenicą). Decyduje o tym kierunek wiatru względem poszczególnych boków budynku (RYS. 1).
Rozkłady ciśnień są dość skomplikowane i zależą od kształtu budynku oraz dachu, a także kątów nachylenia połaci.
Obie wartości ciśnienia (dodatnia - parcie, ujemna - ssanie) wymuszają przepływ powietrza wentylującego we wszystkich połaciach w większości kierunków, jakie obiera wiatr. Trzeba jednak pamiętać, że w skrajnych wypadkach wiatr może spowodować odwrotny kierunek przepływu - z góry do dołu. Jest to niekorzystne, gdy zachodzi stale w tych samych miejscach dachu, ponieważ podczas opadów deszczu lub śniegu może wywołać duże zawilgocenie niektórych fragmentów dachu.
Bardzo duże znaczenie ma to, że kierunek sił działających na dach pochodzących od wiatru zależy od kąta nachylenia połaci. Obrazują to przykłady zestawione w RYS. 1.
Jak widać, przy najpopularniejszych kątach nachylenia dachów (od 30 do 45°) wiatr wiejący prostopadle do okapu w dolnej okapowej części połaci wywołuje ssanie. Z tego powodu umieszczanie wlotów do szczeliny ponad krawędzią okapową pokrycia (np. za pomocą dachówek wentylacyjnych) może powodować jego zasysanie, a nie wpychanie powietrza pod pokrycie (efekt pożądany).
W dachach pochyłych silny wiatr powoduje jeszcze jedno negatywne zjawisko: powstawanie w szczelinach wentylacyjnych turbulencji, które dosłownie korkują szczelinę. W miejscach wietrznych powinno się uwzględniać takie zjawisko, projektując i budując dach z odpowiednio ukształtowanym okapem.
Kąt a szczelność dachów
Dachy pochyłe zawdzięczają swoją dużą popularność między innymi temu, że ich pokrycia nie muszą być tak szczelne dla opadów, jak pokrycia dachów płaskich. Dzięki temu kosztują mniej i mogą być kryte bardzo różnorodnymi materiałami. Natomiast pokrycia dachów płaskich muszą być dużo bardziej odporne na wodę stojącą, która może na nich zalegać przez długi czas czasu (topniejący śnieg i lód).

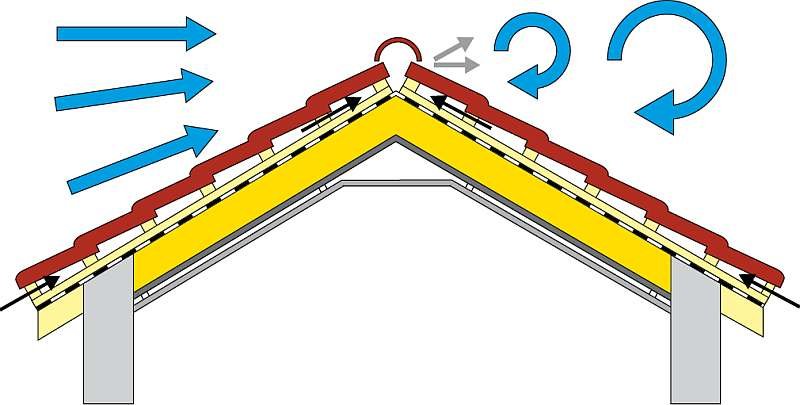

RYS. 4. Siły parcia wpychają powietrze w szczeliny wentylujące dach lub pokrycie (to jest dach z MWK), a na stronie zawietrznej siły ssące „wyciągają” je ze szczelin przez otwory pod gąsiorami. W ten sposób, wiatr napędza wentylację obu połaci bez względu na to skąd wieje. Rys. archiwum autora

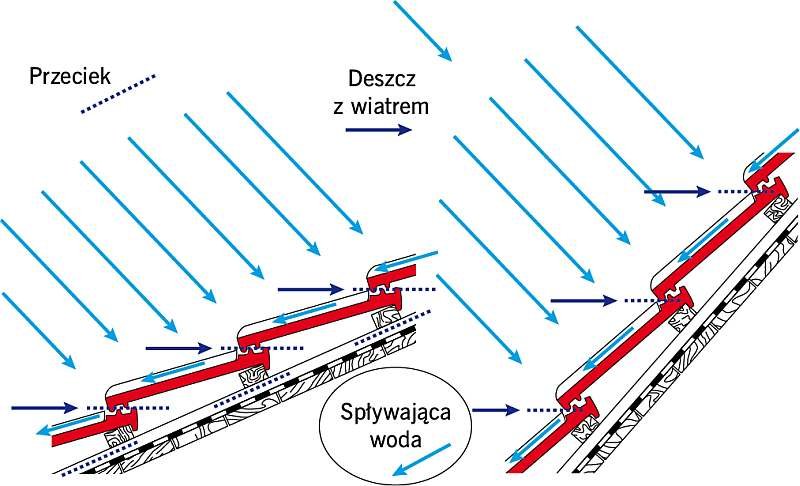

RYS. 5. Im kąt nachylenia dachu jest mniejszy, tym wiatr łatwiej podwiewa opady atmosferyczne pod pokrycia. Dotyczy to wszystkich pokryć dachów pochyłych, ponieważ w każdym z nich są jakieś nieszczelności (na połączeniach, w punktach montażowych itp.). Rys. archiwum autora
Dachy pochyłe osłaniają budynki przed opadami atmosferycznymi, sprowadzając wodę poza okap, a ich pokrycia nie muszą być tak szczelne, jak na dachach płaskich. Ich skuteczność polega na sprawnym odprowadzeniu ściekającej w dół wody. Dzięki temu dachy te mogą wypełniać wiele innych bardzo ważnych funkcji, a ich pokrycia są bardziej trwałe, co wynika z możliwości łatwego zrealizowania wentylacji, która usuwa wilgoć pochodzącą z atmosfery i z wnętrza budynku.
W związku z tym, znaczenie słowa "szczelność" w odniesieniu do dachu pochyłego na pewno nie powinno wywoływać skojarzeń z hydroizolacyjnością (wodoszczelnością). Wymagana dla dachów pochyłych "szczelność" uzyskiwana jest na zupełnie innej zasadzie niż hydroizolacyjność. Dachy te mają zawsze pokrycia dwuwarstwowe, składające się z pokrycia zasadniczego i wstępnego. I to drugie w zasadzie decyduje o odporności dachu na opady.
Odporność ta jest przede wszystkim zależna od kąta nachylenia połaci i od rodzaju pokrycia. Dlatego dla każdego rodzaju pokrycia wyznacza się zasady jego układania w zależności od kąta nachylenia połaci dachowej.
Im ten kąt jest mniejszy, tym wiatr łatwiej przepycha pod pokrycie opady deszczu lub śniegu (RYS. 5).
Dla pokryć płaskich, takich jak łupek czy dachówka karpiówka, tylko wielkość zakładów decyduje o ich odporności na to zjawisko i przy niskich kątach zakłady stanowią dużą część długości pojedynczego elementu tych pokryć. Dlatego w wielu regionach Europu budynki mieszkalne mają dachy o nachyleniu od 25° do 50°. Przy czym najpopularniejsze są kąty 35°-45°.
Literatura
PN-EN 1991-1-4:2008, "Eurokod 1. Oddziaływania na konstrukcje. Część 1-4: Oddziaływania ogólne - Oddziaływania wiatru".
PN-EN 1991-1-3:2005, "Eurokod 1. Oddziaływania na konstrukcje. Część 1-3: "Oddziaływania ogólne - Obciążenie śniegiem".
E. Schunck, H.J. Oster, R. Bartel, K. Kiessl, "Atlas dachów. Dachy spadziste", MDM Sp. z o.o. 2005.
FOT. 1. Duży kąt nachylenia (70°) tej połaci oraz jej usytuowanie na zachodniej stronie budynku spowodowało, że przez wiele lat eksploatacji, blacha została wgięta odwzorowując deski, do których jest zamocowana. Powinna być ułożona na poszyciu.
FOT. 2. Typowy przykład zerwania pokrycia w strefie brzegowej – w szczycie i w narożniku. Stodoły murowane z mocnymi wrotami trzeba traktować jako budynki zamknięte. Natomiast wrota niezamknięte lub uszkodzone powodują, że wiatr działa tak samo jak na wi.
FOT. 3. Ten przykład dowodzi, że rodzaj okapu decyduje o sposobie działania wiatru. Gdy okap nie ma podbitki ciśnienie wiatru podrywa pokrycie. Widać, jak ważną rolę pełni podbitka w budynkach mieszkalnych. Miejsce jej zamocowania też ma znaczenie.
FOT. 4. Wystająca ponad pokrycie ściana szczytowa (podobnie działa „ogniomur”) spowodowała powstanie sił ssących, które musiały być duże, ponieważ konstrukcja i łaty są w bardzo dobrym stanie, a karpiówka należy do najcięższych pokryć.
FOT. 5. Ten przypadek tłumaczy czemu w systemach proponowanych przez producentów dachówek tak starannie mocuje się gąsiory. W tym starym dachu gąsiory były przybite gwoździami, które po pewnym czasie nie są dobrym mocowaniem.
FOT. 6. Zerwanie dachówek nastąpiło w typowych miejscach: w strefach brzegowych i narożnych oraz wokół kominów. Przykręcone i spinkowane gąsiory trzymają kilka rzędów dachówek. Zerwanie w okapach następuje rzadziej i zależy od podbitki.

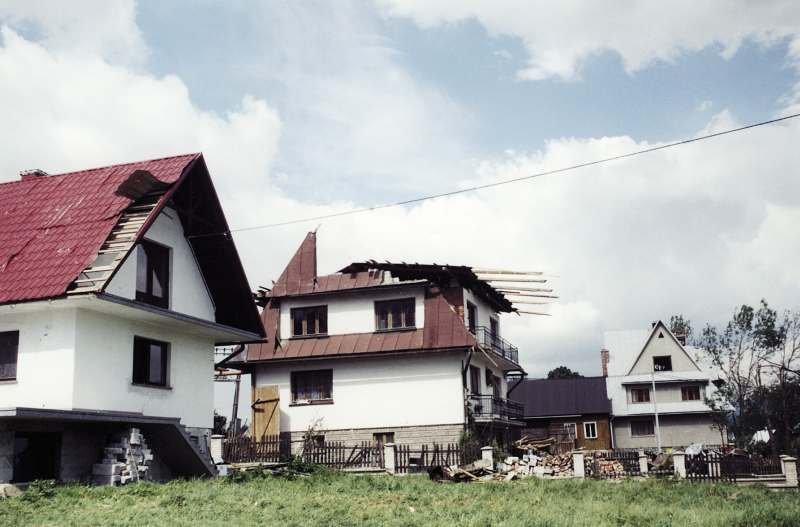

FOT. 7. Te budynki znajdują się w tej samej miejscowości, co budynek z FOT. 8. Trzy kolejne dachy blaszane zostały uszkodzone lub zerwane. Pokrycia blaszane stanowią jednolitą powłokę i jeżeli siły ssące są odpowiednio duże, są zrywane na dużej powierzch.
