By ocieplenie spełniło swoją rolę, powinno w całości pochodzić od jednego, renomowanego producenta. Nie wolno łączyć komponentów różnych marek o niesprawdzonych względem siebie parametrach, gdyż nie sposób przewidzieć, jak takie przypadkowo zestawione materiały będą razem funkcjonować i czy nie staną się przyczyną wad, usterek i defektów.
Elementy systemu ETICS

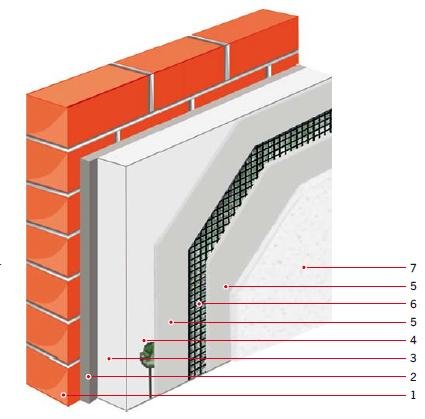

Na system ETICS(rys.) składają się:
zaprawa lub masa klejąca,
materiał termoizolacyjny,
łączniki (jeśli są wymagane w projekcie ocieplenia),
warstwa zbrojona wykonana z zaprawy lub masy zbrojącej wzmocnionej siatką z włókna szklanego,
masa lub zaprawa tynkarska z powłoką malarską lub bez niej,
materiały do wykańczania miejsc szczególnych elewacji, takie jak listwy, taśmy, siatki narożnikowe,
materiały uszczelniające,
inne akcesoria systemowe przewidziane w projekcie technicznym ocieplenia.
W sumie w skład systemu ociepleń może wchodzić nawet 30 elementów.
Wymagania w zakresie stosowania kompletnych rozwiązań jednego producenta
Wynikają one z następujących aktów prawnych:
ustawy o wyrobach budowlanych [1] – art. 2, art. 5, ust. 1,
ustawy Prawo budowlane [2] – art. 5, ust. 1, pkt 1f,
rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [3], § 322, pkt 1.
W szczególności art. 5, ust. 1 ustawy o wyrobach budowlanych jasno definiuje pojęcie „wyrobu budowlanego”, którym jest również system ETICS:
„Wyrób budowlany nadaje się do stosowania przy wykonywaniu robót budowlanych, jeżeli jest:
1) oznakowany CE, co oznacza, że dokonano oceny jego zgodności z normą zharmonizowaną albo europejską aprobatą techniczną bądź krajową specyfikacją techniczną […],
3) oznakowany, z zastrzeżeniem ust. 4, znakiem budowlanym,
4) wprowadzony do obrotu legalnie w innym państwie członkowskim Unii Europejskiej, nieobjęty zakresem przedmiotowym norm zharmonizowanych lub wytycznych do europejskich aprobat technicznych Europejskiej Organizacji do spraw Aprobat Technicznych (EOTA) (…)”.
Takie oznakowanie z kolei może być wprowadzone wyłącznie na podstawie zdefiniowanych dokumentów odniesienia (normy zharmonizowanej, aprobaty technicznej lub krajowej specyfikacji technicznej).
ABSTRAKT
W artykule opisano składniki systemu izolacji cieplnej ścian zewnętrznych budynku (ETICS). Przedstawiono wymagania dotyczące stosowania konkretnych rozwiązań materiałowych pochodzących od jednego producenta oraz skutki instalowania rozwiązań niesystemowych.
The article describes the elements of a thermal insulation system for the external walls of a building (ETICS). It presents the requirements concerning the application of particular material solutions originating from a single manufacturer, as well as the consequences of installing non-systemic solutions.
W przypadku systemu ociepleń może to nastąpić wyłącznie w odniesieniu do kompletnego zestawu wyrobów wchodzących w jego skład (klejów systemowych, materiału izolacyjnego, łączników, siatki, preparatów gruntujących, tynków itp.), które (zastosowane łącznie) uzyskały pozytywne wyniki badań pod względem wytrzymałości, trwałości oraz uzyskały klasyfikację ogniową.
Aby system ETICS oznakować CE lub znakiem budowlanym, należy dokonać oceny zgodności, co wiąże się z:
wykonaniem pełnych, szczegółowych badań wszystkich komponentów oraz systemu jako całości,
cyklicznym wykonaniem badań okresowych komponentów oraz całego systemu (m.in. badań ogniowych) co 3 lata,
przeprowadzaniem bieżących badań dla każdej partii produkcyjnej materiału – składnika systemu.
Protokoły z tych badań muszą być przynajmniej raz w roku kontrolowane przez akredytowaną jednostkę certyfikującą, która w przypadku spełnienia wszystkich wymogów udziela producentowi Certyfikatu Zakładowej Kontroli Produkcji (w przypadku niespełnienia wymogów może też taki certyfikat cofnąć).
Skutki stosowania elementów niesystemowych i gwarancja na system
Zastosowanie przypadkowego układu materiałów do ocieplenia wiąże się z ryzykiem, ponieważ taki zestaw nie został sprawdzony pod względem takich parametrów, jak:
przyczepność międzywarstwowa,
odporność na warunki atmosferyczne (mrozoodporność, odporność na promieniowanie UV itp.),
wzajemne oddziaływanie składników chemicznych użytych do produkcji poszczególnych materiałów,
odporność mechaniczna systemu,
nasiąkliwość powierzchniowa systemu,
opór dyfuzyjny systemu (paroprzepuszczalność),
reakcja na ogień systemu (nierozprzestrzenianie ognia).
Zastosowanie w budynku elementów niepochodzących z jednego systemu może powodować:
uszkodzenia mechaniczne elewacji, które ujawniają się z reguły po pierwszej zimie (lokalne pęknięcia, odspojenia),
przebarwienia,
nadmierne brudzenie się elewacji,
zbytnie zawilgacanie ścian wewnątrz pomieszczeń podczas eksploatacji budynku (z reguły pierwszy widoczny efekt to parowanie okien, w kolejnych latach powstawanie pleśni na ścianach),
rozprzestrzenianie się ognia przez elewację w przypadku wybuchu pożaru.
Z tego powodu gwarancję producenta otrzymuje się wyłącznie na kompletny certyfikowany system konkretnej marki. Systemodawcy nie biorą odpowiedzialności za awarie elewacji ocieplonej niesystemowymi, losowo dobranymi produktami. Koszty napraw zwykle pokrywa więc inwestor.
Literatura
Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (DzU z 2004 r. nr 92, poz. 881 ze zm.).
Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane (DzU z 1994 r. nr 89, poz. 414, t.j. DzU z 2010 r. nr 243, poz. 1623).
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
